Beperkt opwekkingsvermogen belastingduurkromme

Een afbeelding van een ATG grafiek beperkte opwekking

Met behulp van de belastingduurkromme in Gebouwsimulatie kon u een inschatting maken van het benodigde koel- of verwarmingsvermogen. Nieuw in Vabi Elements versie 3.1 (31 oktober 2016) is de mogelijkheid om het opwekkingsvermogen te beperken en het effect op het binnenklimaat hiervan te simuleren.

Afgifte beperken
Bij het dimensioneren in Gebouwsimulatie wordt de afgifte zover beperkt dat het binnenklimaat nog steeds aan het programma van eisen voldoet (meestal met een toegestaan aantal over/onderschrijdingsuren).

De afgifte kan op drie manieren beperkt worden:

  • Afgifte in de ruimte (Fancoil, BKA, stralingsplafond of radiator)
  • Luchtbehandeling (verwarmings- of koelbatterij)
  • Opwekking (ketel of koelmachine)

In afbeelding 1 is de nieuwe functionaliteit goed zichtbaar. In de belastingduurkromme grafiek is met een duidelijke lijn zichtbaar waar het vermogen van de koelmachine beperkt is (20KW) in plaats van een onbeperkte afgifte waarbij de maximum vraag net iets meer dan 50KW bedraagt. Dit heeft effect op het binnenklimaat zoals u kunt zien in afbeelding 2 (de groene stippen).

belastingduurkromme-met-zonder-beperkte-opwekking

Afbeelding 1: Belastingduurkromme voor koeling met en zonder beperkte opwekking

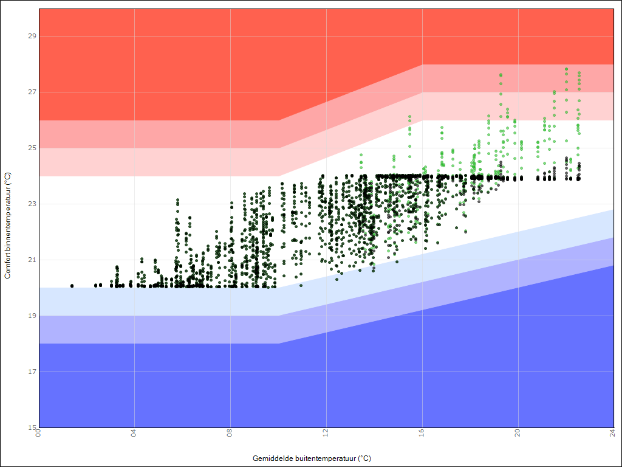

Afbeelding 2: ATG grafiek consequenties van beperkte opwekking.

Afbeelding 2: ATG grafiek consequenties van beperkte opwekking.
