Leidingnet

Bepaal de leidingdiameters, de drukval per leiding, inregelstanden en de totale circuitdruk

Training Vabi UO

Maak een vliegende start met een training bij de Vabi Academy. Een van onze experts neemt je in één dag mee langs de invoer, interpretatie en uitkomsten

Bekijk de training

Leidingnet op een rij

Wat is een leidingnetberekening?

Met een leidingnetberekening wordt een leidingstelsel gedimensioneerd en worden leidingdiameters, de drukval per leiding en de inregelstanden bepaald. Er wordt bepaald wat de opvoerdruk van de circulatiepomp is. Een goed ontworpen leidingstelsel zorgt ervoor dat aangesloten installaties, zoals radiatoren en koelsystemen, worden gevoed en zorgeloos functioneren. De berekenmethode is conform ISSO 18 Leidingnetberekening en NEN 5064.

Waarom Vabi UO-leidingnet?

Met Vabi UO-leidingnet dimensioneer je conform ISSO 18 en NEN 5064 een leidingstelsel. Er wordt automatische een keuze gemaakt voor de best passende leidingdiameter van het door jouw gekozen type. Dankzij de uitgebreide bibliotheek bespaar je veel tijd op de invoer.

  • Conform ISSO 18 en NEN 5064
  • Kopping met CAD-programma's
  • Uitwisselbaar via DXF-koppeling
  • Kwaliteit standaard in de markt
  • Bespaart tijd door het hergebruik van invoergegevens
  • Onze experts staan voor je klaar

Dimensioneer een leidingnet

Dimensioneer een leidingstelsel en bepaal de leidingdiameters, drukval per leiding, inregelstanden en de totale circuitdruk. Bij het ontwerpen van een installatie kies je voor een installatie met een aanvoerleiding of in combinatie met een retourleiding.
Bepaal de weerstanden in de leidingen, waarmee je de benodigde leidingdiameters vaststelt. Vervolgens wordt voor alle leidingen de drukval berekend én de totale circuitdruk vastgesteld voor elke aangesloten installatie. De inregelstanden zorgen ervoor dat de druk bij iedere installatie zo gelijk mogelijk is. Zo ontwerp je een leidingstelsel in balans. Voor het bepalen van de inregelstanden maakt de module gebruik van een geïntegreerde bibliotheek.

Flexibel ontwerpen

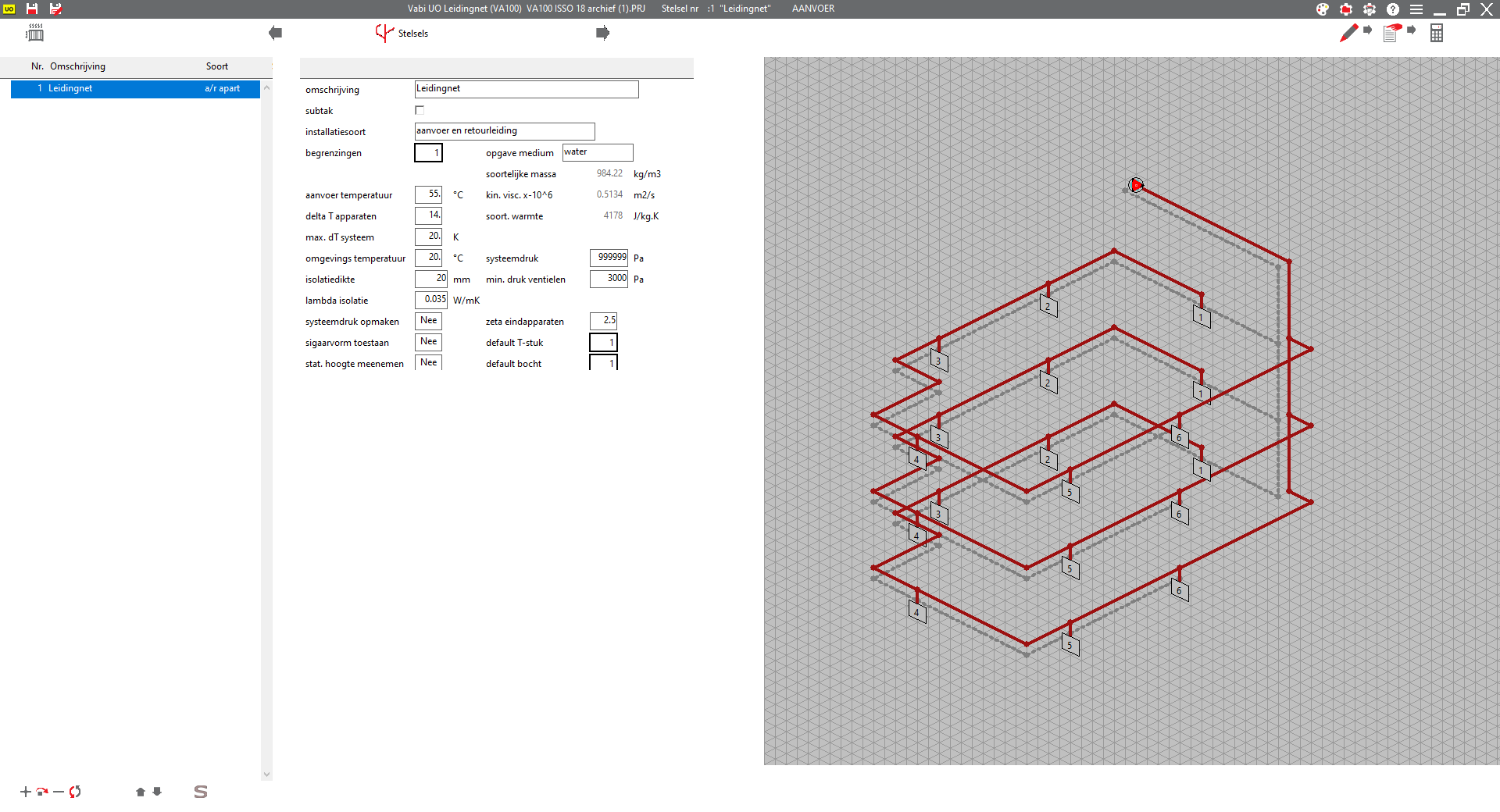

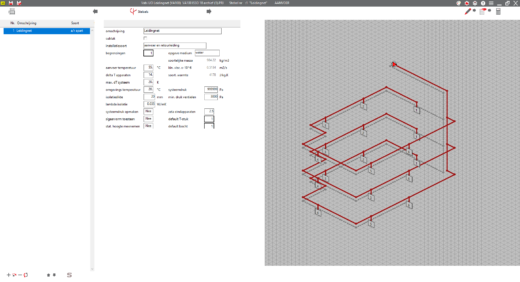

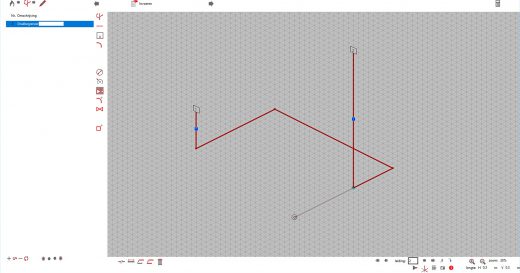

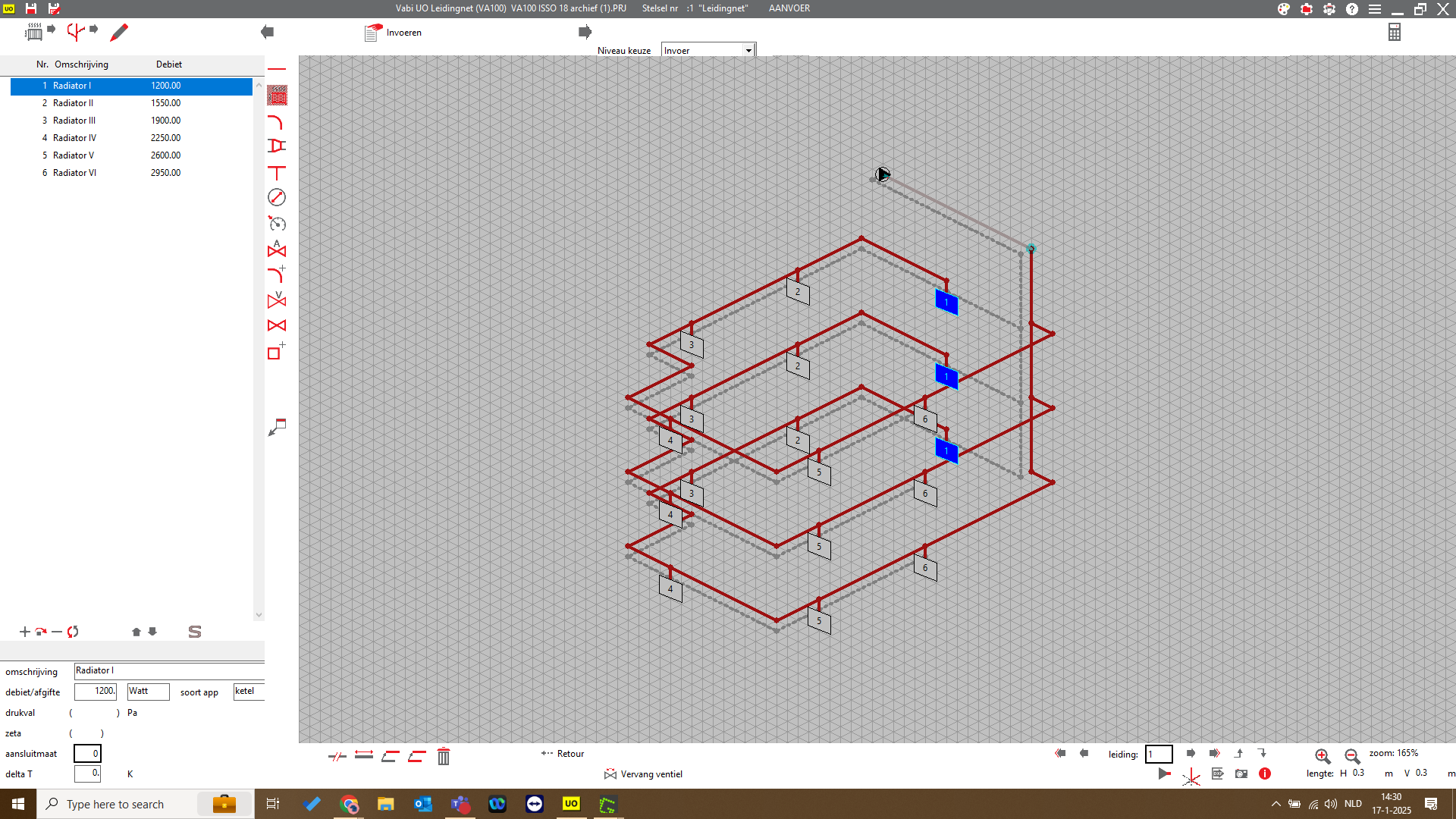

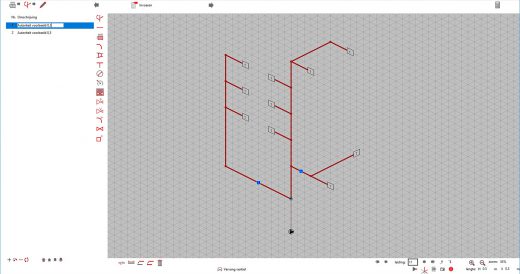

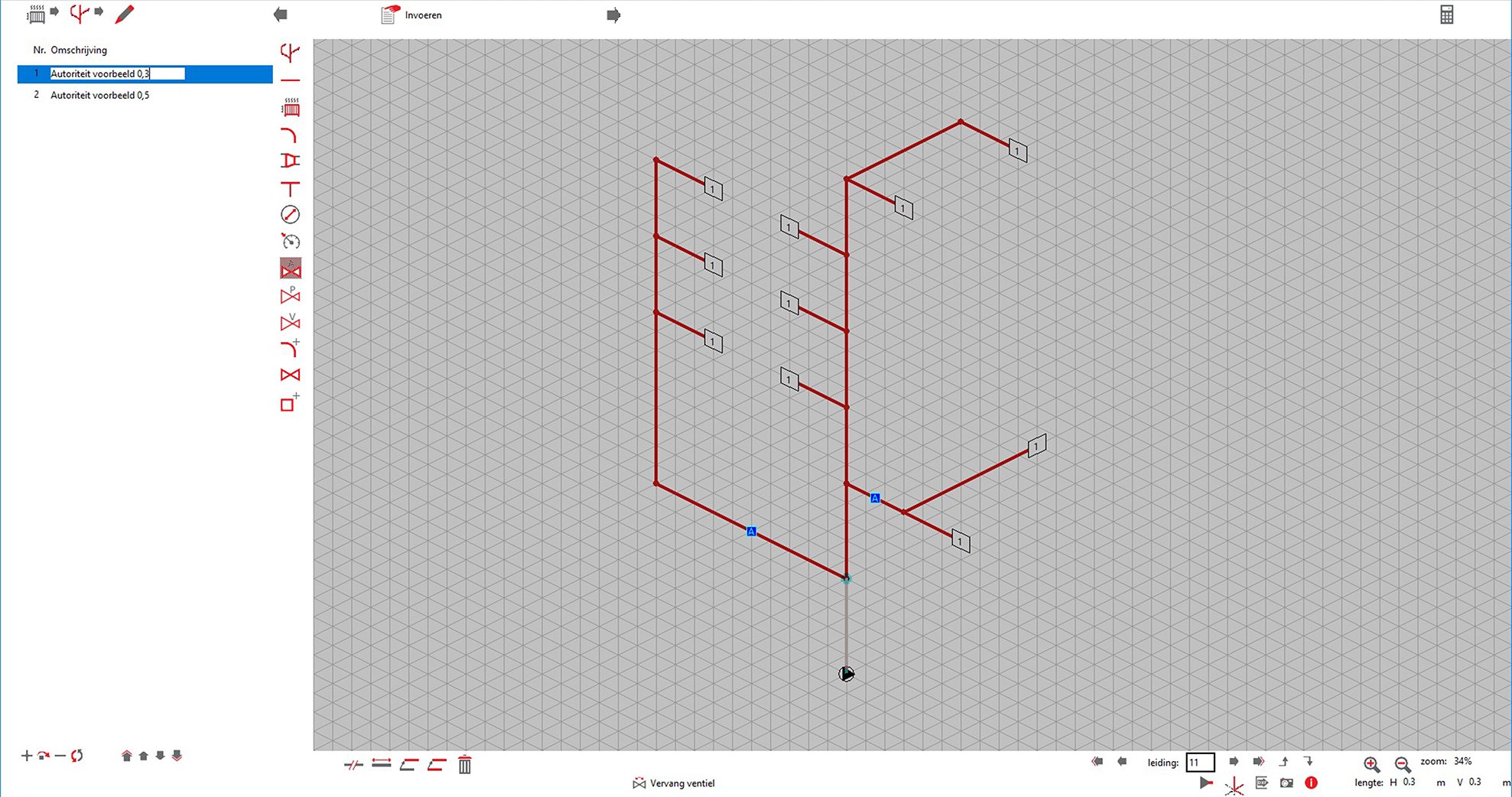

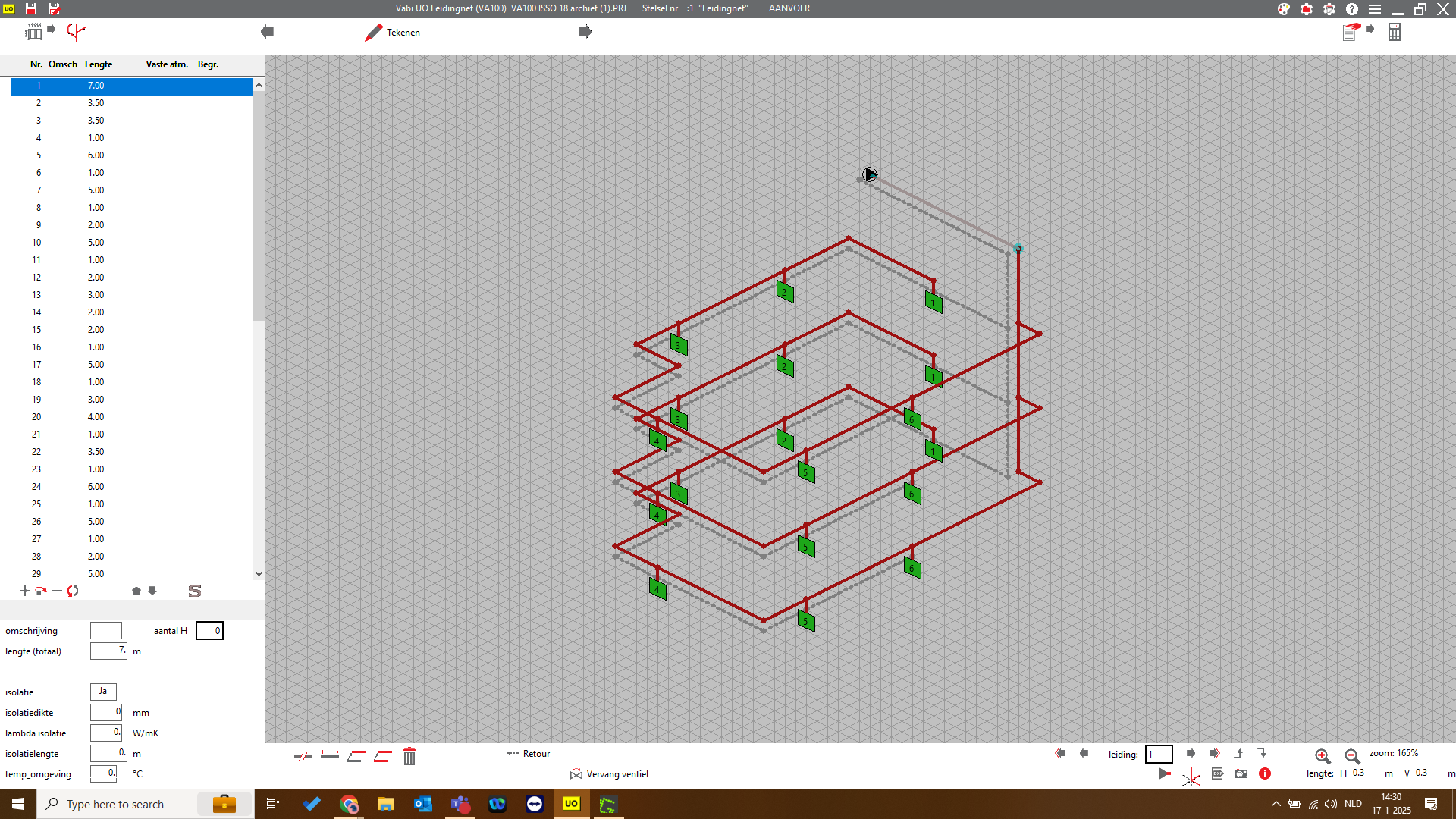

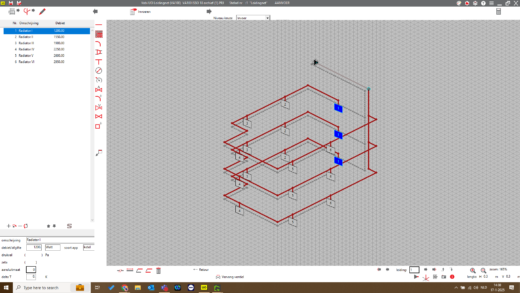

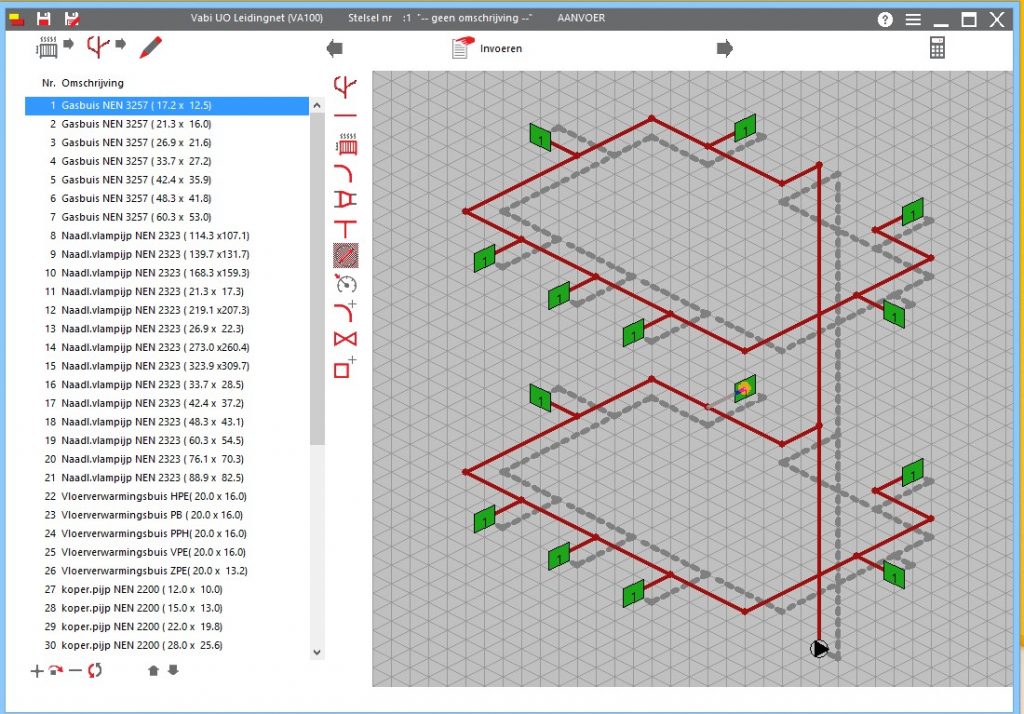

Het programma heeft een heldere interface met een stapsgewijze invoer, waarmee je het overzicht behoudt. De loop van je stelsel geef je op in het isometrische ontwerpscherm met splitsings-, kopieer- en herplaatsfuncties. Deze functies besparen je dubbel werk. Middels het ‘overzichtsscherm’ heb je zicht op ingevoerde leidingen, ventielen, bochten en bijbehorende definities.

De module controleert tijdens je invoer continu of het ontwerp een geldig circuit bevat. Onjuistheden worden gemarkeerd en eventuele wijzigingen voer je makkelijk door.
