Vraag het Esther: een nieuwe optie in VA100 Leidingnetberekening

VA100 Leidingnetberekening is sinds versie 11.60 uitgebreid met een mooie functie die in (de huidige) versie 11.62 weer aangevuld is. Deze functie zorgt ervoor dat de vermogens van de gebruikte apparaten makkelijk ingelezen kunnen worden. Hiervoor maken we gebruik van een CSV-bestand. Deze kun je zelf maken vanuit Vabi Elements, of je past de meegeleverde Excel aan.

Maak CSV-file

Vanuit Vabi Elements:

Open het Vabi Elements project.

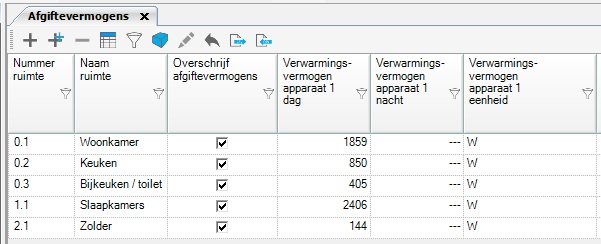

Ga naar Eigenschappen, Gebouwsimulatie, Afgiftevermogens.

Beoordeel of de vermogens die in de kolom Verwarmingsvermogen apparaat 1 dag staan de te exporteren vermogens zijn. De waarden die hier staan komen uit het sjabloon afgifte. Deze kun je handmatig overschrijven door de waarden die in de warmteverliesberekening bepaald zijn.

Gebruik nu de button Exporteer naar CSV.

Er wordt nu een file aangemaakt die Afgiftevermogens.csv heet.

Vanuit Excel:

Gebruik de meegeleverde CSV en pas deze in Excel aan met eigen waarden. Je dient de file op te slaan als een CSV (gescheiden door lijstscheidingsteken).

Importeer waarden uit CSV-file in Vabi UO

Open de Vabi UO software, VA100 leidingnetberekening.

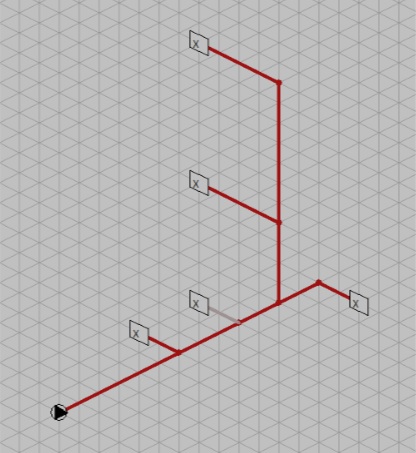

Teken het leidingnet in het scherm tekenen:

Ga naar het scherm Invoeren.
Maak nu het benodigd aantal radiatoren aan en koppel deze.

Ga naar de startpagina en kies de optie import:

  • Kies het csv bestand;
  • Selecteer de definitie ruimtegegevens;
  • Klik op selectie;
  • Selecteer alles;
  • Kies Ok;
  • Nogmaals Ok.

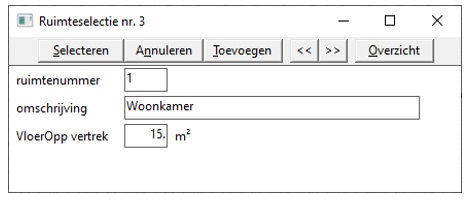

Ga nu weer naar het invoerscherm en selecteer pér afgifteapparaat in welke ruimte deze moet komen. Dit doe je door voor apparaat te kiezen en vervolgens met de rechtermuisknop de aanvoerleiding naar een apparaat actief te maken. Vervolgens kun je in de linkeronderhoek een ruimte nummer gaan toewijzen. Je kiest dan uit het overzicht de juiste ruimte:

Doe dit voor alle apparaten.

Ga daarna weer naar de startpagina en importeer het CSV-bestand opnieuw.

Nu heeft ieder apparaat het vermogen dat bij de betreffende ruimte hoort en zie je na het doorrekenen:

NB: Opmerkingen bij versie t/m 11.62: deze functie gebruikt per apparaat de ingelezen waarde, dus deze wordt NIET verdeeld als er meerdere radiatoren in één ruimte zitten. En verder is deze functie alleen maar in VA100 Leidingnet beschikbaar.

Wil je meer informatie? Neem dan contact met ons op, we helpen je graag verder.
