Tips bij het tekenen van een dakkapel

Wij geven je 3 handige tips voor het tekenen van een dakkapel:

  • Tip 1. Dakkapel kun je tekenen door een ruimte in een andere ruimte te tekenen
  • Tip 2. Dakkapel tekenen met hulplijnen en ruimte splitsen
  • Tip 3. Dakkapel met puntdak tekenen

Voor een berekening in Vabi Elements importeer je eerst de geometrie of zet je deze zelf op. Door slim gebruik te maken van de tekenfunctionaliteiten, bespaar je tijd bij het realiseren van de geometrie.

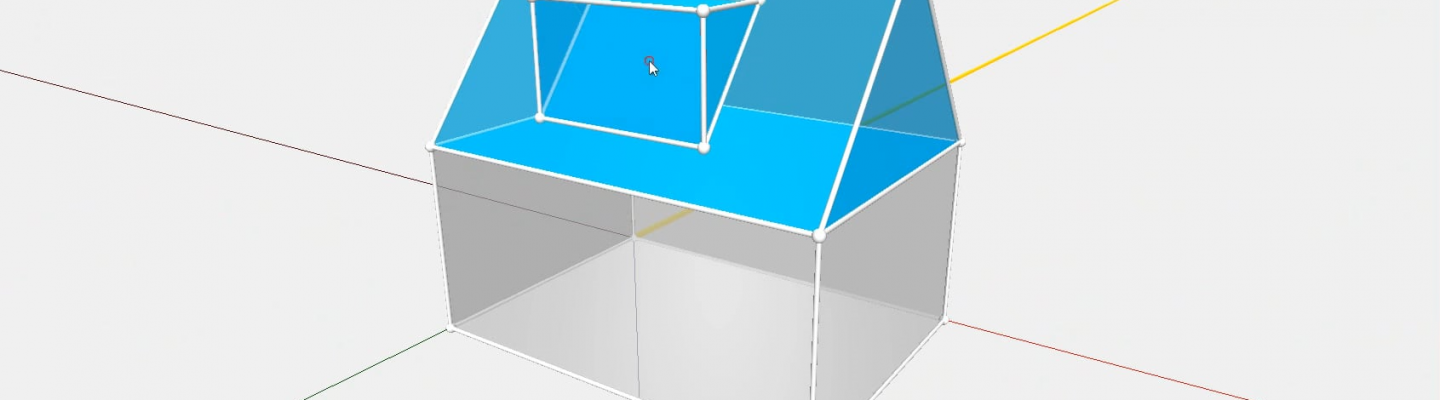

Tip 1. Dakkapel tekenen met een ruimte in een andere ruimte tekenen

Een dakkapel kan heel eenvoudig worden getekend door een ruimte in een andere ruimte te tekenen. Wanneer je een ruimte tekent die hoger is dan het dak, zal er automatisch een ruimte op het dak worden getekend. Bekijk hieronder de video, waarin de volgende stappen worden gedaan om snel een dakkapel te tekenen:

  1. Teken een dak met schuine daken
  2. Verberg het schuine dak met de functie ‘verbergendakkapel
  3. Teken een nieuwe ruimte op de vloer met de juiste afmetingen met de functie Polygoon tekenen of Rechthoek tekenen. Gebruik eventueel hulplijnen.
  4. Laat alle ruimtes weer zien met de functie ‘alles weergeven
  5. Maak één ruimte van het dak en de nieuwe ruimte met de functie ‘ruimten samenvoegen



Tip 2. Dakkapel tekenen met hulplijnen en ruimte splitsen

Een andere manier, waarop een dakkapel kan worden getekend is met behulp van hulplijnen, waarlangs een ruimte wordt gesplitst. Bekijk hieronder de video waarin de volgende stappen worden gedaan:

  1. Teken een nieuwe ruimte
  2. Teken op het zijaanzicht hulplijnen waarlangs de ruimte kan worden gesplitst. Hier worden ook direct hulplijnen voor de dakkapel getekend
  3. Splits de ruimte langs de hulplijnen en verwijder de overige ruimten
  4. Op het vooraanzicht teken je nu hulpijnen om de breedte van de dakkapel aan te geven.
  5. Splits hierlangs weer de ruimte en verwijder de overige ruimten
  6. Voeg de nieuwe ruimte samen met het dak, met de functie ‘ruimten samenvoegen’



Tip 3. Dakkapel met puntdak tekenen

Wanneer je een dakkapel getekend hebt, kun je ook gemakkelijk een puntdak hieraan toevoegen. Bekijk de video waarin de volgende stappen worden gedaan om een dakkapel met puntdak te tekenen:

  1. Teken een dakkapel zoals hierboven beschreven
  2. Teken hulplijnen, waarlangs het puntdak moet worden ‘gevouwen’
  3. Trek de punten van nok van het puntdak om hoog, totdat deze op de juiste hoogte zit. De hoogte kun je zelf intypen of door Shift ingedrukt te houden dezelfde hoogte geven als een ander punt
  4. Verwijder overtollige hulplijnen.



Meer tips voor tekenen in Vabi Elements?

Bekijk onze YouTube pagina, waar veel filmpjes te vinden zijn over de geometrie van Vabi.

Bekijk meer tutorials over de geometrie van Vabi >

Zou je graag nog een ander filmpje met uitleg willen zien? Laat het ons weten, mail naar elements@vabi.nl
